ジャガー ＸＪＳ サスペンション

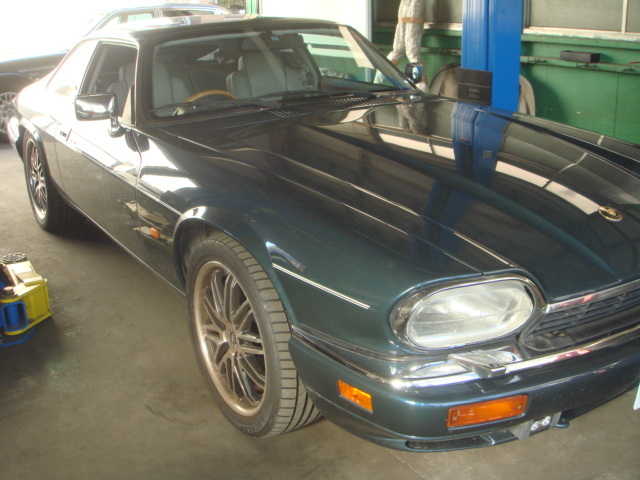

ジャガーのＸＪＳ4.0のクーペ、最終型～(^O^)/

ＸＪＳは製造期間がそんなに長くは無いのに何度もマイナーチェンジをしている車です(笑)
全体的な形状はあまり変わりませんが、マイナー毎にフロント周り、テール周り・・・
エンジン、ミッション、足回りやブレーキ等と段々と別物へと変化していきます(^-^)b

因みに、この最終モデル、当時出てたセダンのＸＪ(Ｘ300)系と共通点が意外にあります♪

今回入庫したのは、車高がやや落ち気味になってきてしまったのもあり
前後のダンパーとコイルスプリング、前後メンバーマウント（一部）・・・
と、ついでにリヤのラジアスアームブッシュを交換しちゃいましょ～
アーンド！！
高速走ってたらエンジンチェックランプ点いたよ～♪♪なんだろね？

ってことで年末なんてお構いなしに入庫です(笑)

実はこのＸＪＳという車種、部品の生産終了及び欠品多数というとんだ優れものでして(泣)

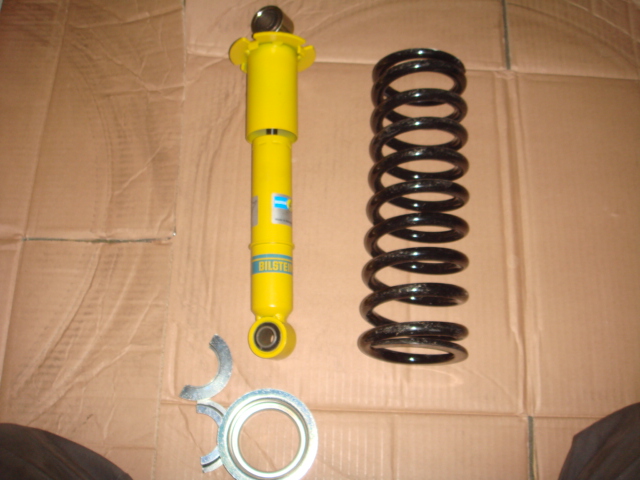

なので、ダンパーは社外に変更♪
←ビル一台分です♪♪

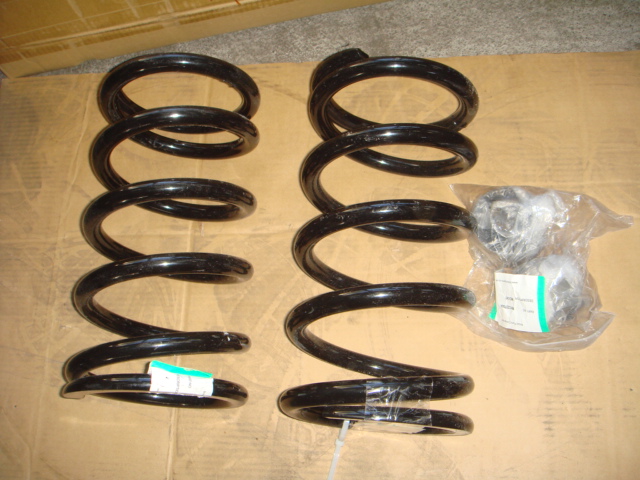

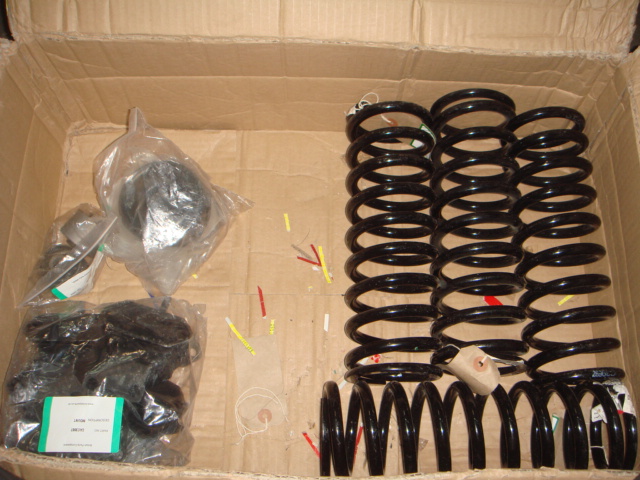

サス（コイルスプリング）は、大好きなＵＫから直取寄せ～♪
←なんと純正～
ついでにマウント類もね(^O^)v　笑っちゃう金額で数日待てば届きますよ♪(｀・ω・´)b

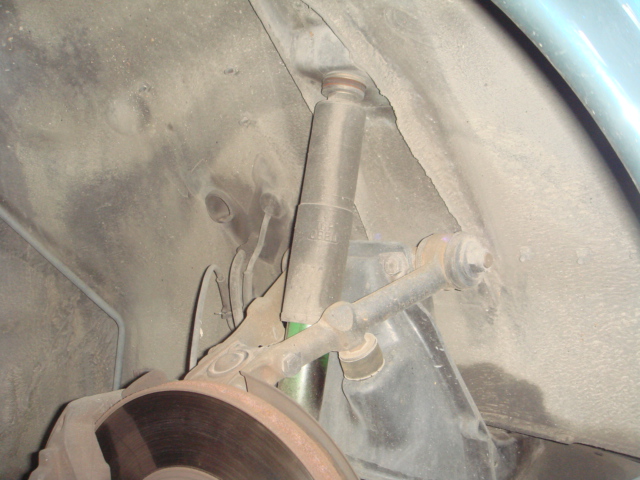

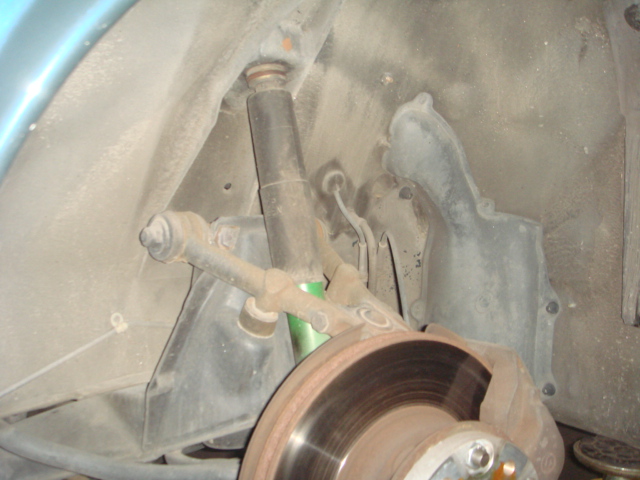

では、フロントダンパーから・・・

　　　↑　純正も捨てがたいんですけどね・・・　↑

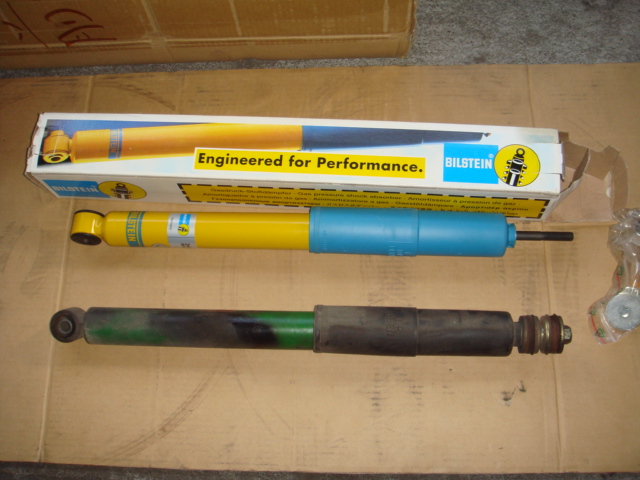

←さくっと外して並べてみました(^o^)b
で、組付け～

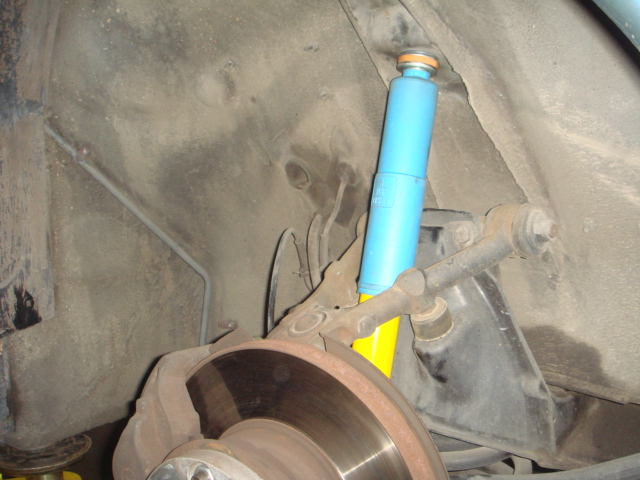

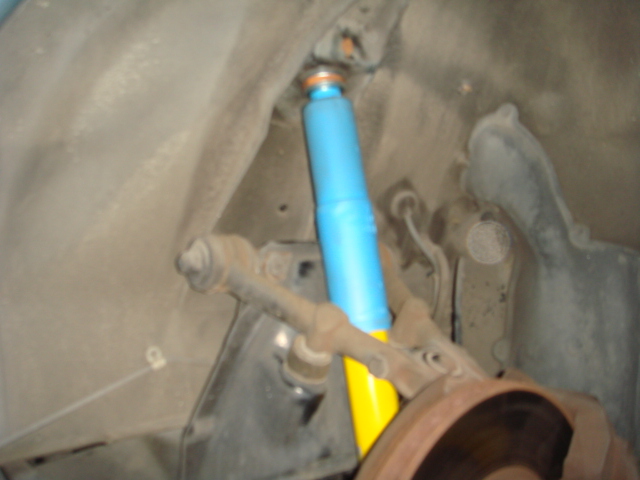

　　　↑　ビルシュタインは結構目立ちます(笑)　↑

続いて難所のサス！！
これは正直ＳＳＴが無いと結構きつい作業です(^-^;)
なので、うちではこんなＳＳＴを使用します♪♪
← ＳＳＴ君、新品サスと記念撮影♪♪
このＳＳＴは、ＸＪＳやシリーズⅢ等のフロントスプリング用ですね
Ｘ３００、Ｘ３０８系はちょいと違う形状してます(^^)

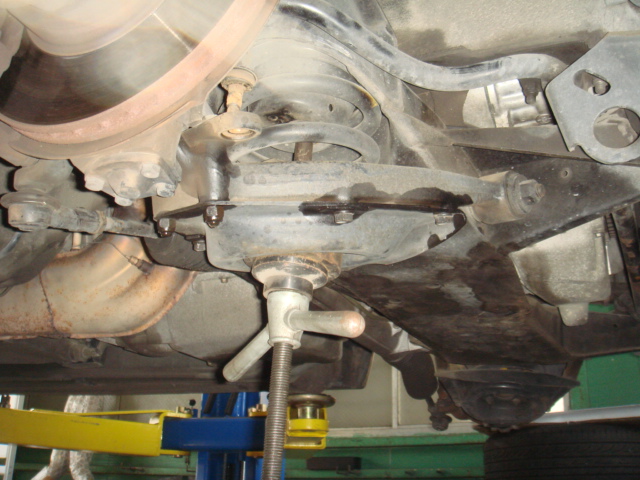

で、こやつを使って・・・

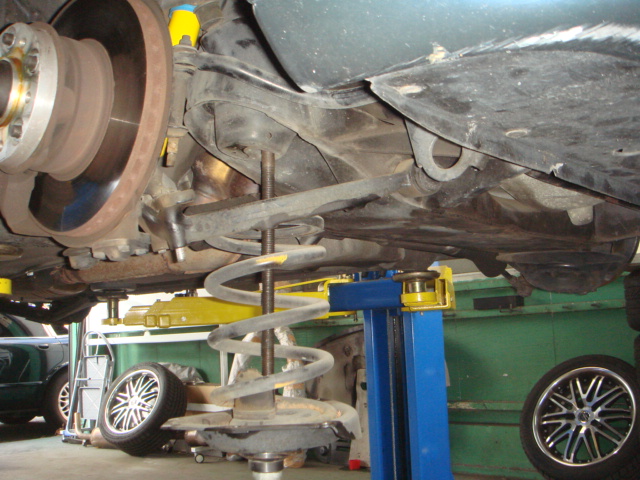

　　　↑　こんな感じでパンごと外して・・・　↑
←ん？？自由長・・・
へたってるとしても、あまりにもサスの長さ違くね？？(-_-;)
・・・・・・
はい、実は今回、試し(!?)に前後コンバチ用をチョイスしてます(｀・ω・´)b
なので、とりあえずＯＫです(笑)
で、スプリングを組付けると・・・

はい、フロントダンパー＆サス交換終了～(^O^)v
もちろん反対側も交換してますよ！！

次はそのまま、フロントメンバーのフロントマウントブッシュ逝ってみよ～
ま、たいした作業ではないのでダイジェスト・・・(笑)

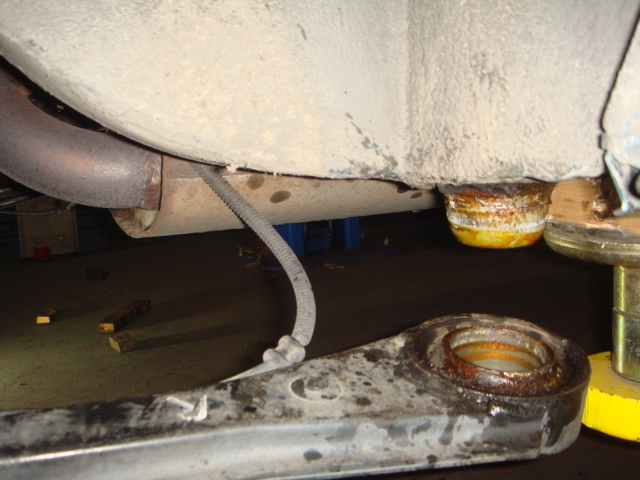

← これを・・・
←抜いて・・・
←記念撮影して♪　一応、撮影後に錆も落として・・・
←因みに、テンション掛かるとばっくりとなります(^^)
←はい、終了～(^O^)b　反対側もね♪

続いて、特殊なリヤへと逝ってみよ～

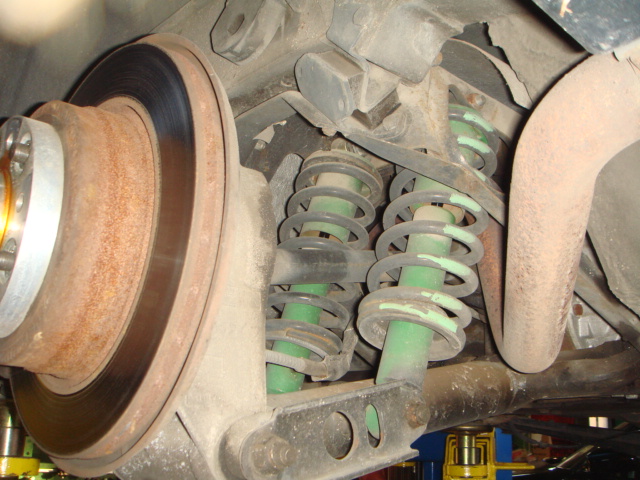

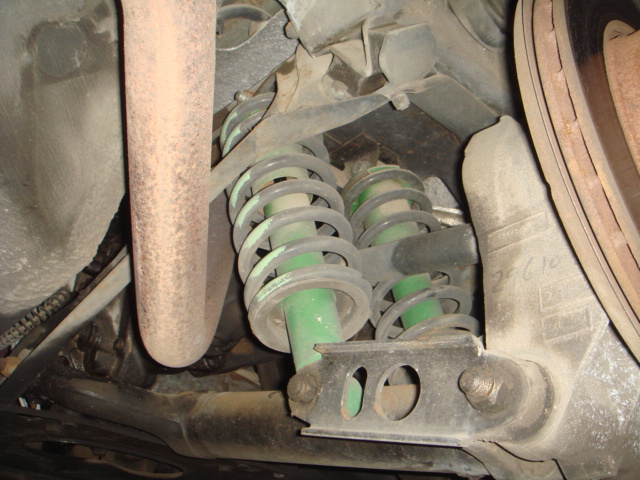

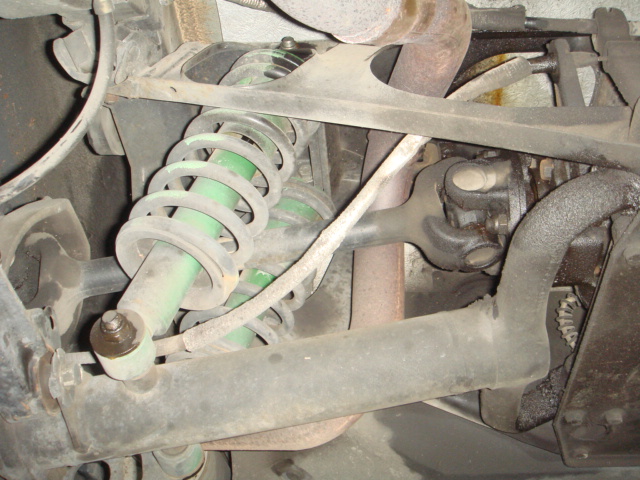

←下から覗くとこんな感じ(^o^;)
左右それぞれ・・・２本ずつ・・・


実に面白い足回りです(^^)　

さて、まずは下ごしらえをしなくては・・・

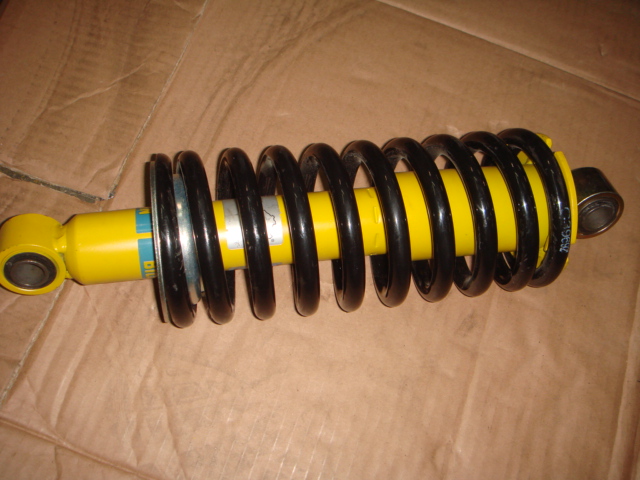

　　　　　↑　新品を組んで準備・・・　これが、４セット(´△｀)  ↑

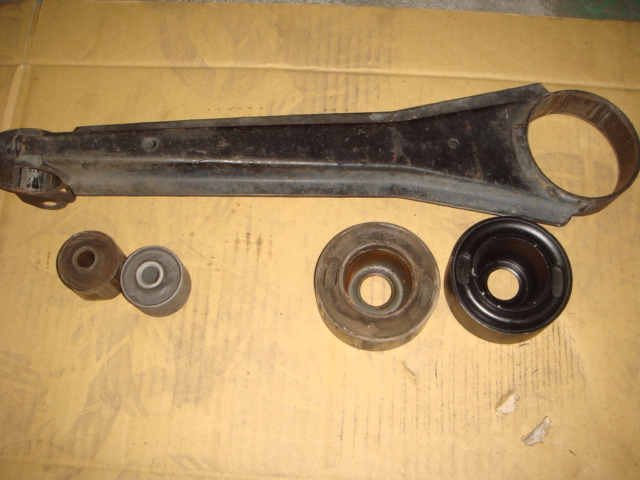

今回はラジアスアームのブッシュ打ちかえもあるので、先に・・・
先にはずす理由はすぐ後に！！(｀・ω・´)b

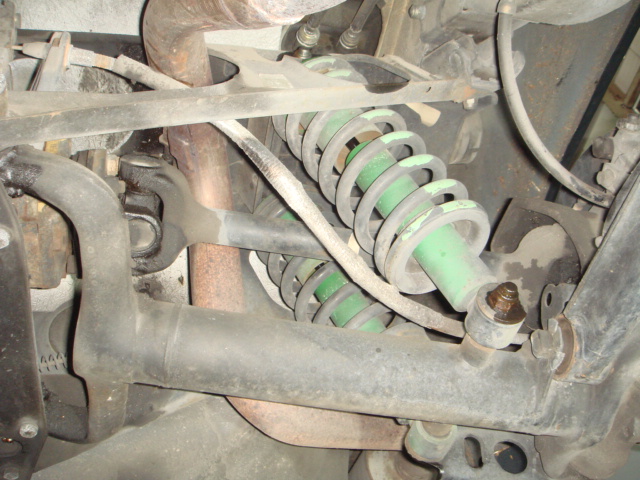

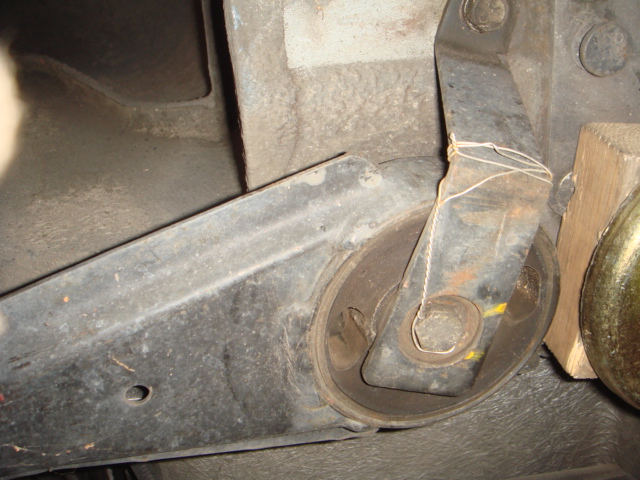

　　↑　アームのボディ側はワイヤーロック♪♪　↑
←この分離作業が結構大変だったりする・・・(泣)
←ダンパーロアのボルトは前後貫通なので後ろを先に・・・
私はいつもこの手順(^o^)b
なぜならば・・・
←ラジアスアームのボルトです(笑)
はい、先程のラジアスアームのロアアーム側固定ボルト・・・
見事にダンパーのロアアーム側と干渉する作りになってます(^-^;)
で、この歪な頭のボルト・・・
正規です、これで合ってます(｀・ω・´)b　さすがジャガーさん！！やるね♪♪

←一応、記念撮影もしてたりして♪♪

で、このままダンパーを前後組みたいところですが、その前に・・・

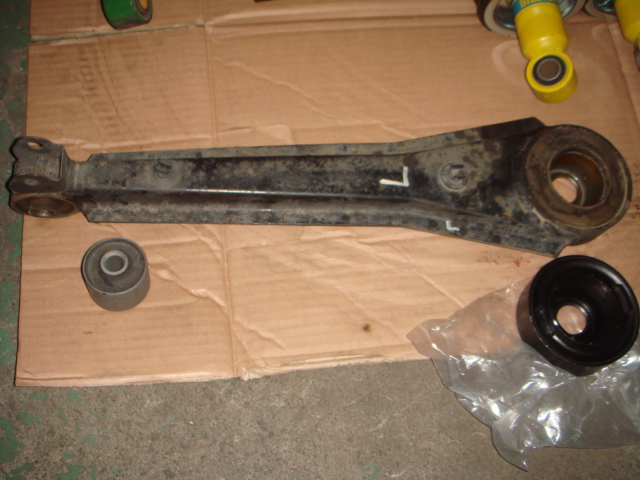

ラジアスアームブッシュを前後打ち換え～(^O^)/

プレスでちょいちょいと交換して・・・
ラジアスアーム組んで、ダンパーの前側も組んで、とりあえず仮締めで・・・
・・・・・・
続いて、流れでサスメンバーマウント逝ってみよ～
← この片側に二つ着いているマウントを・・・
←さくっとバラし・・・
←組付ける、と・・・
はい、マウント終了～

あとは、1Ｇくらいの荷重を掛けて仮締め分を本締めしていき・・・
最後にワイヤーロックをすれば終了～(^O^)b

やっと片側終わりです、はい(-_-;)
ここで時間切れ・・・
明日は反対側組んで、試乗して・・・
あとは、エンジンチェックランプ点灯を診断して・・・

くそー！！工場の年末が来ないぞぉ～





クラシックレンジ エンジン不調 続き・・・

さてさて、あれからレンジはどうなってしまったのか・・・(^_^;)

とりあえず、ロッカーシャフト廻りを洗浄して、点検組み立て・・・
現在、油圧タペット組付けてロッカーシャフトを組付けて放置プレイ(汗)

では、ざっと流れ～

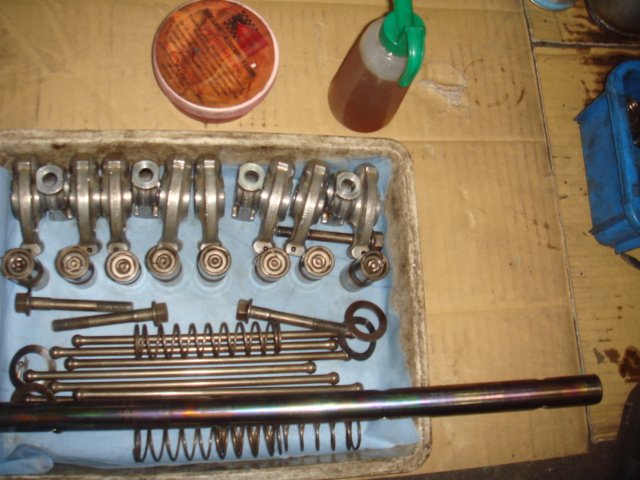

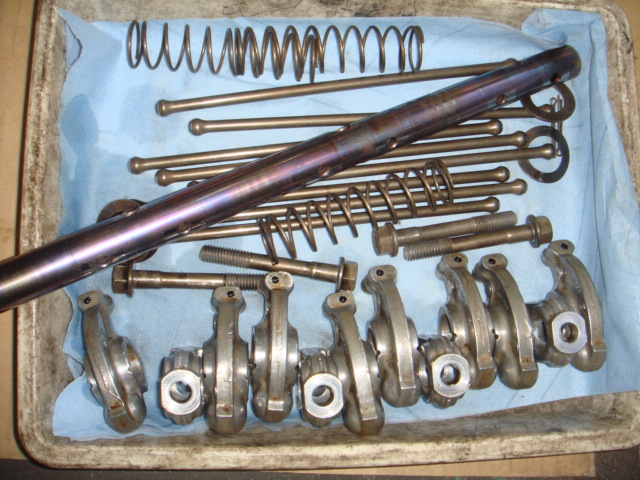

まずは、ロッカーシャフトを洗浄して各部点検・・・
・・・んー、やはりそれなりに摩耗していますね(^^;)
まぁ、いたしかたない、今回は目を瞑りますか、と・・・

で、左右バンクで、一応向きがあるので気を付けて・・・

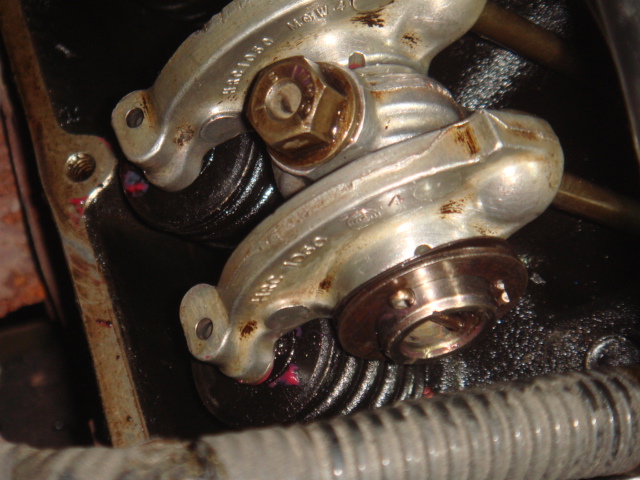

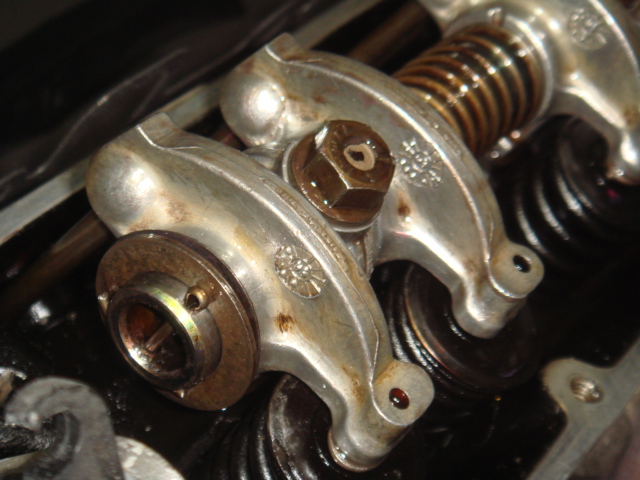

ロッカーアームのオフセットにも気を付けてロッカーシャフト組立て～♪(^-^)b

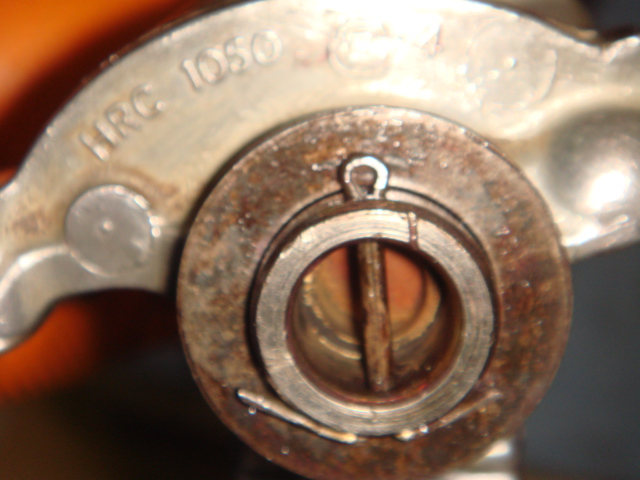

←シャフトの切欠きが上です
ロッカーアームのオフセットとシャフトの上下を間違えると！？
・・・はい、オイルがちゃんと循環しなくなります(汗)

ちなみに、組付け時に使用している愛用ペーストがこちら♪
←レッドラインです♪
結構昔から使用してます(笑)
メタル等にも使える優れものです♪

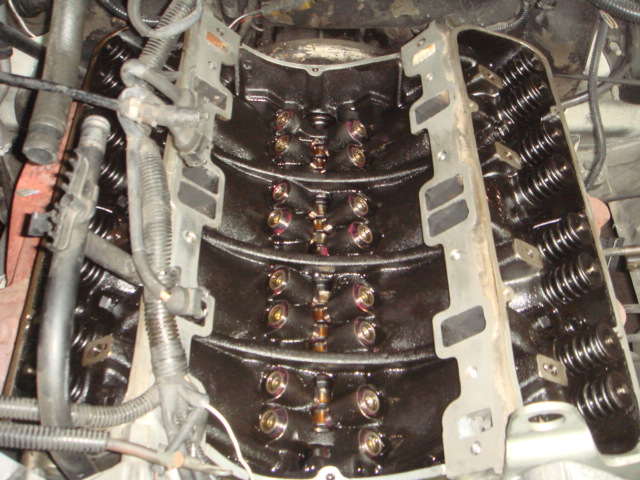

続いて、油圧タペット（ラッシュアジャスター）の組付け(^o^)/

非常に単純な作りなんで楽チンです♪
一応、オイルをさして～

で、タペットの摺動部、カムの当たり面にペーストとオイルを塗布して組付け・・・

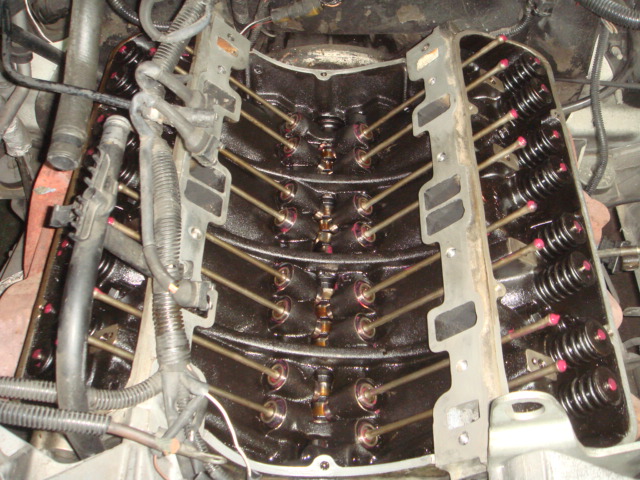

プッシュロッドの両端にもペーストとオイル・・・

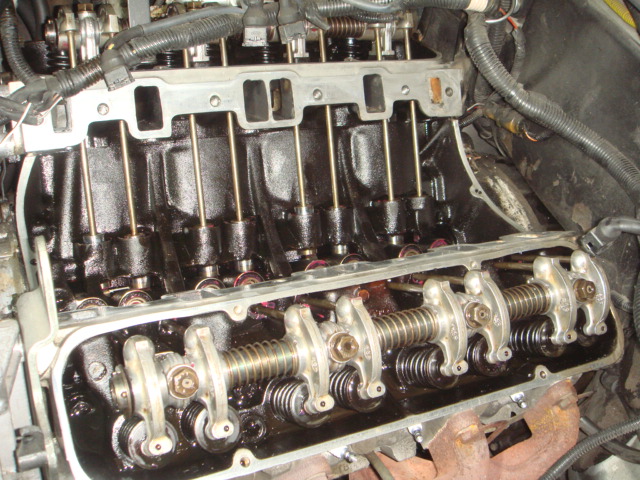

ロッカーシャフトASSYを左右、前後の向きに気を付けて・・・

因みに、シャフトの切欠きが左右で前後違います(^o^)b

で、順番に仮締めして行き・・・

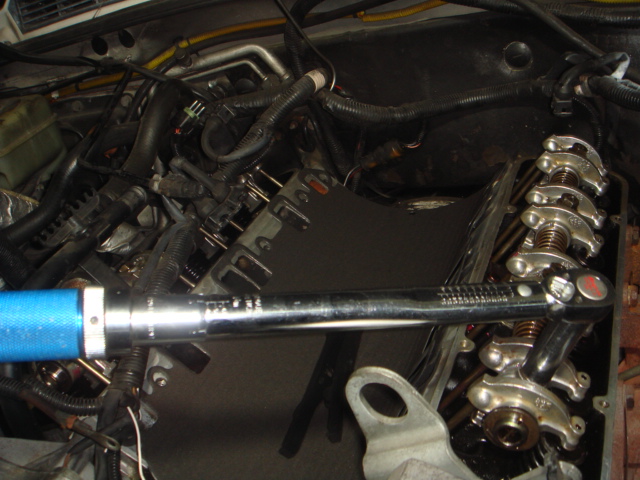

トルクレンチでカチッと締め付けます(^o^)v

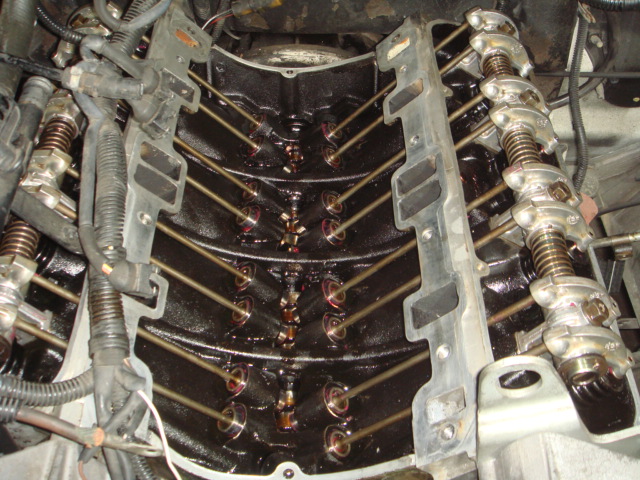

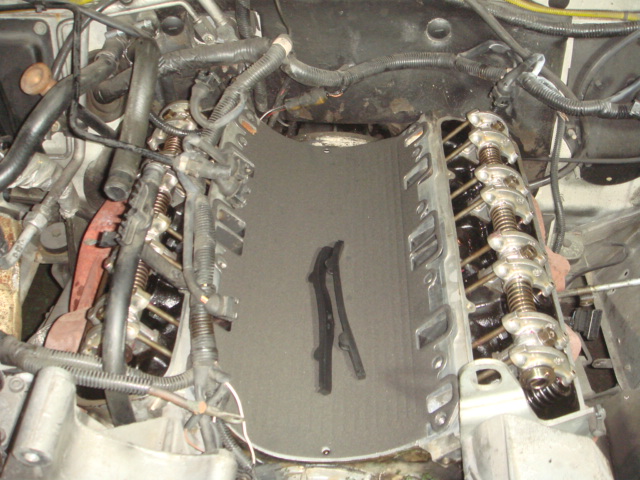

インマニガスケットプレートを準備して・・・

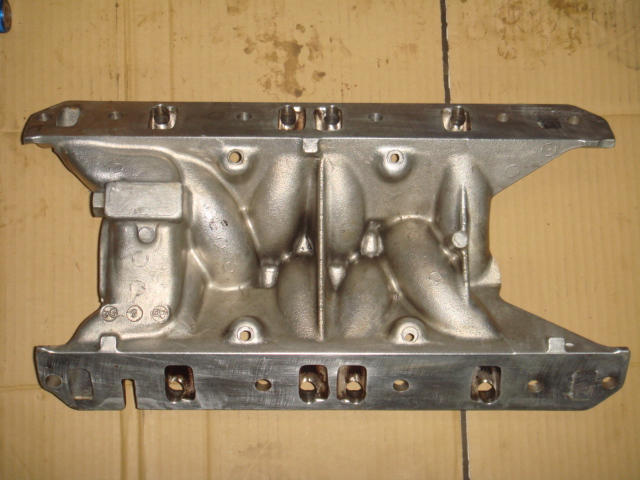

インマニを組付け・・・
・・・・・・いかん、洗うの忘れてた(- -;)

急ぎ洗浄しました(汗)


とりあえず綺麗になりましたよ♪♪(^O^)b

で・・・・・・

今現在、放置プレイに突入中です・・・(^o^;)
地道な作業が続きます(泣)
