ジャガー スーパーＶ８ ＡＴオイル漏れと地デジ 地デジ編
どもども♪♪
前回のアップでＡＴＦ漏れは終わらせてありますので・・・
今回、どちらかと言うと俺様的には本命！！となりうる地デジ君取付けと逝きませう(汗)
まずは、お客様が「これ全部！！」と言って置いてかれた輩達を並べて・・・
・・・はい・・・なんて言うか・・・この時点で終了宣言を・・・(-д-；) ﾑﾘﾑﾘ･･･
このモデルからなんですが、純正モニターさんはエアコンなども兼ねてしまっています
そして、純正であるがゆえ外部入力端子なんてあるわけも無く・・・(-_-;)
そこで、お客様がご用意されたのは所謂ところのインターフェイス！！
まぁ、以前に地デジなどは普通に組めますか？？と相談され・・・
インターフェイスなどを咬ませないと無理ですよ♪♪
と、俺様がアドバイスしちゃってたんですね・・・(´・ω・`) ｯﾀｸ､ﾖｹｲﾅ･･･
さてさて、箱の中身などを確認していきませうか！！
・・・これがインターフェ・・・ヌォオ～!!(ﾟДﾟノ)ノ
・・・はい、ですよね・・・メーカーが某国なので、やはりアルファベットですか・・・
もしかして、俺様向けにローマ字読みだったりするかも！？(*´ω｀*)b
なんて・・・はい、さーせん・・・ローマ字・・・ありえませんね・・・
まぁ、いつもの様に適当に訳せ！！と、言うことですね・・・(_ _|||)
と、言うことで！？
とりあえず、俺様的なニュアンスでざっと取付説明書を翻訳しメモを作成！！(￣∀+￣)b
正常に作動しなかったらグー〇ル先生に翻訳してもらおっ♪♪
ってことで、勢い任せのザ・決行～♪ヽ(´▽｀;)/
まずは、インターフェイスを咬ますのにトランク内部の・・・
パネル類を適当にガンガン破壊して逝きませう！！おらっ(ﾉ｀△´)ﾉ┻━┻ ﾊﾞｷﾊﾞｷ～
すると・・・
はい、インターフェイスに悪戯されてしまう輩達と、ザ・ご対面です(´∀｀)b
そしたらば・・・
その辺にビニテくるくると割り込ませて逝きませう！！
・・・はい、ビニテは冗談です・・・適当にやっつけ・・・おっと・・・(￣o￣;)
さて、俺様メモだと・・・こいつを・・・で、ここもこーして・・・ふむ・・・
あれこれ試行錯誤しつつ、最悪ふっ飛んだ場合を想定し簡単に戻せるように・・・
・・・ん～・・・こいつがここと・・・ん、あら？？・・・こっちだっけか(汗)・・・
と、あーだこーだと格闘し終えて・・・
はい、カプラーＯＮにしてみまました！！(￣ー￣)b
これでインターフェイスが嫌々しちゃっても、すぐに元鞘状態ＯＫです♪♪
本体の電源確保は・・・
歴代ＸＪのように「Ｂ+、ＡＣＣ、－」の３Ｐコネクタがトランク内部にいるので・・・
こやつを利用するのが、一番確実で楽ちん♪♪ですね(´∀｀)♪
さて、続いてはこのままバックカメラの取付けと逝きませう！！
トリム剥がして、ケーブル取り回して・・・
ナンバー灯回避しつつ適当にペタッ♪♪と貼り付けてあげれば・・・
はい、カメラOK～♪♪
バック信号はリレー使って、その辺から適当に取ってあげればＯＫです(￣-￣)b
とりあえずテストしてバックカメラの作動を確認したら・・・
前に行くケーブル類を、これまた適当にまとめてデッキ類を元位置に戻しませう♪♪
ささ、今度は映像ケーブルとその他の配線を前まで通してあげなきゃですね！！
後部シートは左側だけを、ザ・オープン！！(｀･∀･´)ﾉ

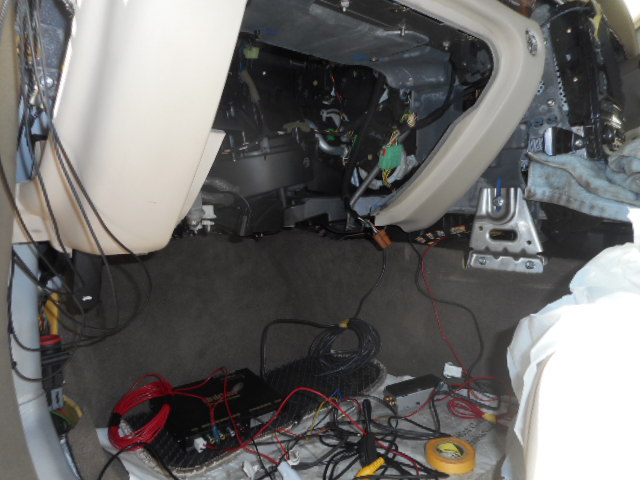

グローブボックス外して・・・
モニター外すので、センターコンソールも取っ払ってあげて・・・
さて、まずは・・・
インターフェイスからの映像線は地デジユニットに繋げるので良いとして・・・
問題は音声！！
なんと、このインターフェイスキット・・・
映像信号だけ割り込みで、音声はＦＭモジュレーターでラジオ・・・(；・ω・)
とりあえず、ＦＭモジュレーターのキットを開けて、これまた適当に翻訳！！(汗)
で、ラジオアンテナ線に割り込ませる事は判ったのだけど・・・
まぁ、これまたよくあることで、ケーブルの差込みが規格違いと来たもんだ(´д｀)
この車両のアンテナモジュールはリヤピラーに隠れてます！！
で、結構そこに割り込ませる人が多いみたいですが・・・
この俺様、必要以上な面倒臭い事は大嫌いなのです(´・ω・`;)
なので、今回・・・

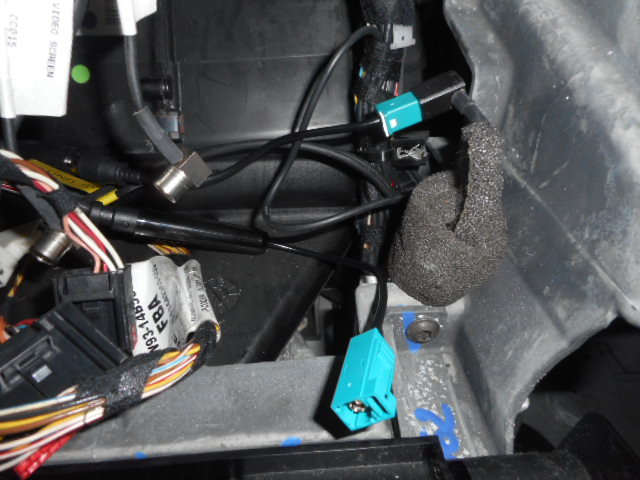

はい、単純にモニター裏で、さくっとバイパス君です♪♪(￣-￣)b
あ、ちゃんと規格変更して接続してますよ(汗)
モニターを仮着けして・・・
地デジユニットと、ＦＭモジュレーターも仮接続し・・・
まずは、すべての作動確認を！！（ ･`ω･´)b
・・・えーっと・・・まずはバック・・・ＯＫ♪♪・・・
・・・地デジを・・・切り替えの・・・ん？？・・・あぁこれか・・・(汗)
・・・で、音声・・・ラジオを・・・ん？？・・・あぁこれもか・・・(汗)
・・・おぉ～映像も出たし、音声もＯＫじゃんね(*´-｀*)♪
作動確認が出来たので、後はひたすら纏めて逝くだけです！！
・・・地デジは・・・モニターの切り替えのスイッチをここに・・・
・・・音声切り替えは・・・こんな感じで勘弁してください(汗)

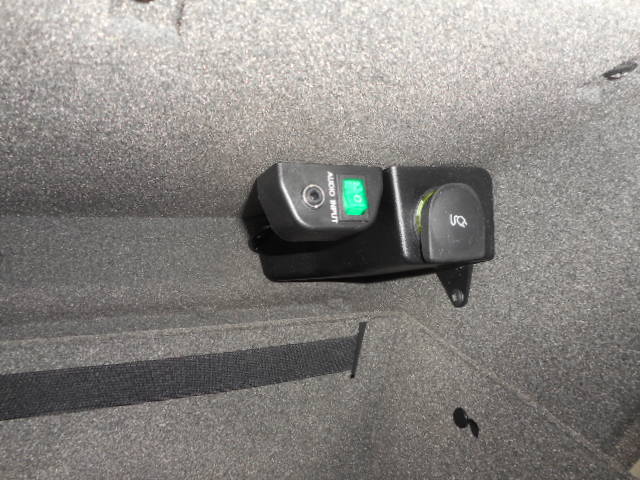

こんな感じで音声スイッチはボックス内に！！
ちなみに、ipodなどを繋げる事も可能なのですが・・・
お客様曰く、とりあえず今回は必要無い！！とのことなので単純接続してます(汗)
後部モニターに関しては地デジから映像線を接続してあげれば出せるので・・・
それもとりあえず今度の機会ということで・・・
はい、なんとか無事に終了～♪ヽ(´▽｀)/
操作方法が、ちと特殊なので・・・
納車時にお客様に何度も、これをこーしてこっちをあーして・・・と説明を(汗)
後々色々と接続も可能だし、もしそうするならば操作方法の改善余地もあるし・・・
また相談されたらグレードアップして逝きませう！！d(￣ ・￣)
今回はこんな感じですが・・・
お客様が大変喜んでらしたので、とりあえず良しとしませう♪♪(*´ω｀*)b
